السلام عليكم :
هذا الدرس الأول فيه سنتعلم كيفية
جعل دولاب السيارة يتحرك
أوتوماتيكياً عند حركة السيارة
بسهولة لنبدأ:
شغل ماكس قم بعمل reset .
1. في top view قم برسم مستطيل الذي سيمثل
شكل السيارة بقياس 70-240-50 على الترتيب.أو بواسطة Create ..
2. ثم في front view ارسم اسطوانة وجعل قطرها
يساوي 30 وارتفاع13 ، أو بواسطة ..

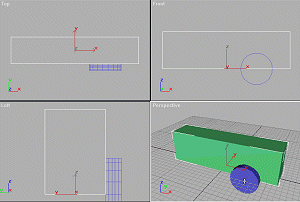

سيكون عندك الشكل التالي
بما أن الدولاب هو الأسطوانة أعطه
خامة حتى يظهر دورانه أنا اخترت خامة
checker ليصبح الشكل هكذا
الآن عليك التركيز جيدا :
1. افتح track view
ثم اذهب إلى شجرة
الأسطوانة أو cylinder أضغط على إشارة
الزائد ستظهر الشجرة وفيها modified object
إضغط على إشارة الزائد القريبة
منه واختر Rudius ثم اضغط
assign controller
2. ستظهر لك قائمة اختر منها linear float .

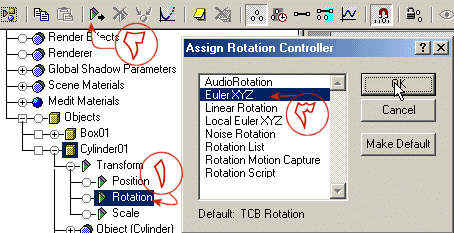

3. الآن عد إلى شجرة الأسطوانة الcylinder
إضغط على transfer ثم rotation ثم اضغط ستظهر
لك قائمة أختر منها euler xyz .
4. ستلاحظ أن إشارة زائد ظهرت أمام
كلمة rotation إضغطها واختر y rotation ثم ضغط
5. ستظهر لك نفس القائمة أختر float
expression.

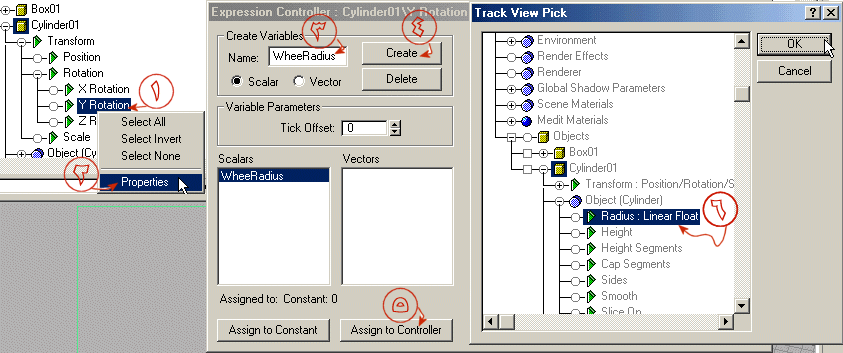

6. الآن إضغط على y rotation مرة أخرى لكن
بالزر الأيمن واختر properties .
7. ستظهر لك نافذة Expression Controller
ملاحظة :ستظهر القائمة فارغة من دون
أي كتابة .
الآن أنتبه:
1. عين على كلمة scalar أكتب في name wheel radius.
2. اضغط create ستظهر كلمة wheel radius في خانة
scalar .
3. اضغط عليها ثم في الأسفل زر assign
controller اضغط عليه ستظهر قائمة تشبه الtrack
view .
4. اختر radius من التي أعددناها قبل قليل
من شجرة cylander .
5. بنفس الطريقة..عد الى النافذة الرئيسية، أختر كلمة vector
واكتب في name boxpos ثم create ستظهر هذه
الكلمة في خانة vector .
اضغط عليها ثم أضغط assign controller وختر من
شجرة الbox position الموجودة تحت transfer .
6- قاربنا على الانتهاء الآن أكتب في
لوحة expression التالي:
(boxpos.x)/wheel radius
ثم أحفظ هذا حتى تستعمله مرة أخرى
مباشرة.
اضغط close ثم أربط بين الدولاب
والسيارة عن طريق
وحرك السيارة لترى النتيجة.........:)
وسامحونا إذا وجدت الأخطاء لأن هذا
أول درس لي
أخوكم turbo max
معاذ -سوريا
